Model akselerometer piezoelektrik CE281 444-281-000-111

Dari lini produk vibro-meter®
Sensitivitas: 10 µA/g
Respons frekuensi: 3 hingga 7000 Hz
Kisaran suhu: −55 hingga 260°C (sensor) dan −40 hingga 125°C (elektronik)
Transmisi sinyal jarak jauh
Elektronik yang terpasang secara integral
Isolasi casing integral
Tersedia dalam versi standar dan versi Ex yang disertifikasi untuk digunakan di atmosfer yang berpotensi meledak

Akselerometer piezoelektrik CE281 dari lini produk vibro-meter® Meggitt adalah alat pengukur getaran
sensor yang dirancang untuk memantau dan melindungi mesin di lingkungan industri yang keras dan/atau area berbahaya.

Sensor CE281 memiliki elemen pengukur mode geser simetris yang dipasang di tengah menggunakan material polikristalin. Sensor menggunakan elektronik yang terpasang secara integral untuk menyediakan pemrosesan sinyal yang dibutuhkan, sehingga menghilangkan kebutuhan akan pengkondisi sinyal eksternal (penguat muatan). Elektronik yang terpasang juga melakukan konversi muatan ke arus untuk menyediakan sinyal keluaran termodulasi arus yang sesuai untuk transmisi jarak jauh.

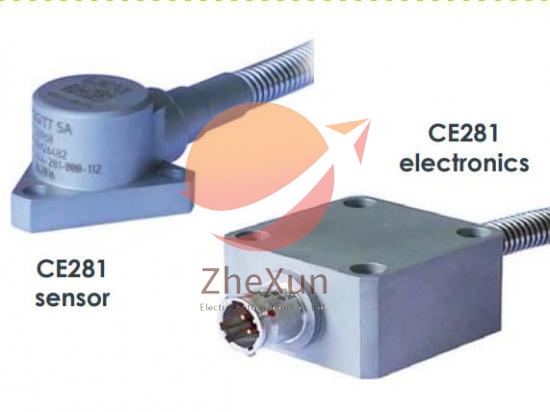

Kepala sensor dihubungkan ke perangkat elektronik yang terpasang melalui kabel integral (bersuara rendah, berpelindung) dalam sambungan tertutup rapat, dilindungi oleh tabung pelindung yang fleksibel dan kedap bocor (selang baja tahan karat). Lebih khusus lagi, kepala sensor, tabung pelindung, dan rumah perangkat elektronik dilas rapat satu sama lain, sehingga menghasilkan sistem yang sepenuhnya terlindungi dari cairan pendingin, pelumas, air, uap, dan kontaminan potensial lainnya.

Sensor dan elektronik CE281 diisolasi dari casingnya (isolasi casing integral) dan memiliki sensitivitas 10 µA/g. CE281 tersedia dalam berbagai versi untuk berbagai lingkungan industri: versi standar untuk penggunaan di area standar (tidak berbahaya) dan versi Ex untuk pemasangan di area berbahaya.

Akselerometer piezoelektrik CE281 adalah perangkat yang sangat andal yang cocok untuk pemantauan getaran jangka panjang di banyak aplikasi industri.

CE281 444-281-000-111 SPESIFIKASI S

Persyaratan catu daya input: 15 hingga 28 VDC, dengan arus bias (siaga) 5 hingga 8 mA
Transmisi sinyal: Output termodulasi arus (sistem 2-kabel)

• Pemrosesan sinyal

Internal: Elektronik yang terpasang secara integral (konversi muatan ke arus)
Eksternal: Unit pemisahan galvanik dan/atau elektronik sistem pemantauan
Sensitivitas : 10 µA/g ±5%
Rentang pengukuran dinamis: 0,0001 hingga 200 g PUNCAK
Kapasitas kelebihan beban (lonjakan): Hingga 2000 g PUNCAK
Linearitas: ±1% pada rentang pengukuran dinamis
Sensitivitas transversal: <3% (diukur pada 15 Hz dengan 5 g)
Frekuensi resonansi (terpasang): 25 kHz tipikal.
Respon frekuensi: <±5% antara 3 dan 7000 Hz

• Kisaran suhu

Kepala sensor: operasi berkelanjutan −55 hingga 260°C (−67 hingga 500°F).
−70 hingga 290°C (−94 hingga 554°F) kelangsungan hidup jangka pendek (maksimum 15 menit).
Elektronik yang terpasang: operasi terus-menerus pada suhu −40 hingga 125°C (−40 hingga 257°F).
−55 hingga 150°C (−67 hingga 302°F) kelangsungan hidup jangka pendek (maksimum 15 menit).
Kesalahan sensitivitas suhu: ±5% antara −20 dan 260°C (−4 hingga 500°F).
− 14% hingga +5% antara −55 dan 260°C (−67 hingga 500°F)
